Будучи мировым поставщиком распределительных устройств среднего и низкого напряжения, мы наблюдаем масштабное изменение требований к инфраструктуре. Сегодня зарубежные EPC-подрядчики и инженеры-электрики больше не просто нуждаются в прочных стальных корпусах; они требуютИнтеллектуальные решения для распределительных устройств.
Интеграция устройств мониторинга энергосистемы в распределительное устройство превращает пассивный электрический барьер в интеллектуальный самовосстанавливающийся распределительный узел. Но как именно взаимодействуют эти два важнейших компонента и какие параметры определяют их надежность? Давайте углубимся в техническую синергию современных интеллектуальных распределительных устройств.
1. Базовая архитектура: соединение мощного оборудования с низковольтным интеллектом
Распределительная система электропитания — будь то наше бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 для сетей 10 кВ или компактные внешние кольцевые главные блоки (RMU) — действует как мышца распределения электроэнергии. В нем размещены автоматические выключатели, разъединители и шины, предназначенные для прерывания сильных токов повреждения.
Устройства мониторинга энергосистемы действуют как нервная система. Эти устройства не взаимодействуют напрямую с высоким напряжением; вместо этого они полагаются на сложный набор датчиков и преобразователей, встроенных в распределительные шкафы:
Трансформаторы тока (ТТ) и трансформаторы напряжения (ПТ):Они понижают высокие токи и напряжения до безопасных, измеримых сигналов (например, 0–5 А или 0–110 В) для микропроцессоров мониторинга.
Бесконтактные беспроводные датчики температуры:Устанавливается непосредственно на соединениях шин и кабельных наконечниках — в местах, подверженных сильному тепловому разбалансированию при высоких нагрузках.
Датчики частичного разряда (PD):Используйте технологию сверхвысокой частоты (УВЧ) или переходного напряжения на землю (TEV) для обнаружения ухудшения изоляции внутри вакуумных выключателей до того, как произойдет катастрофический отказ.
2. Шаг за шагом: как распределительные устройства и устройства мониторинга взаимодействуют в режиме реального времени
Беспрепятственное взаимодействие между распределительным шкафом и блоками мониторинга представляет собой непрерывный замкнутый процесс, разделенный на три отдельных этапа.
Этап 1: Высокоскоростной сбор данных
Устройства мониторинга, такие как цифровые многофункциональные счетчики и защитные реле микрокомпьютеров, непрерывно измеряют электрические параметры со скоростью, превышающей 64 выборки за цикл. Они измеряют активную мощность (кВт), реактивную мощность (квар), гармоники (THD) и коэффициент мощности (PF) от трансформаторов тока и трансформаторов тока, встроенных в распределительное устройство.
Этап 2: Периферийные вычисления и трансляция протоколов
Собранные данные обрабатываются локально в низковольтном отсеке распределительного устройства. Современные системы мониторинга используют передовые алгоритмы для сравнения текущих показателей с заранее заданными пороговыми значениями безопасности. Чтобы обеспечить плавную интеграцию с заводской SCADA или облачными платформами, эти устройства преобразуют необработанные сигналы в стандартные промышленные протоколы, в первую очередь Modbus-RTU, Modbus-TCP или IEC 61850 (глобальный стандарт автоматизации подстанций).
Этап 3: Автоматизированное смягчение последствий и прогнозирующие оповещения
Когда параметр выходит за безопасные пределы, система запускает двойные действия. При серьезных неисправностях, таких как короткое замыкание или замыкание на землю, реле защиты посылает сигнал отключения постоянного тока на шунтирующий расцепитель выключателя, изолируя неисправность в течение 30–50 миллисекунд. При незначительных аномалиях, таких как повышение температуры на шинном соединении на 15°C, устройство мониторинга подает упреждающее предупреждение через систему SCADA, позволяя менеджерам объекта запланировать техническое обслуживание до того, как произойдет незапланированное отключение.
3. Ключевые преимущества в тяжелых приложениях B2B
Внедрение интеллектуального мониторинга в распределительных устройствах дает явные эксплуатационные преимущества для отраслей с высокими ставками:
Снижение рисков возникновения дуговой вспышки:Быстрое обнаружение неисправностей с помощью светочувствительных устройств контроля дуги гарантирует мгновенное устранение внутренних неисправностей, что значительно повышает безопасность операторов на горнодобывающих и химических предприятиях.
Минимальное среднее время ремонта (MTTR):Вместо того, чтобы вручную проверять каждую ячейку после отключения электроэнергии, операторы могут просматривать журналы мониторинга, чтобы точно определить локализованную неисправность, например, замыкание фазы А на землю на фидере 3.
Оптимизированная энергоэффективность:В крупных коммерческих комплексах или центрах обработки данных отслеживание коэффициента мощности в режиме реального времени позволяет автоматическим банкам конденсаторов динамически регулироваться, избегая штрафов коммунальных предприятий за низкий коэффициент мощности.
4. Инженерная адаптация компании Hongheng (GH Switchcabinet)
Компания Hongheng не просто производит стандартные корпуса; мы разрабатываем интеллектуальные решения, готовые к использованию в сети. Наши флагманские модели оснащены оптимизированными дополнительными отсеками, специально предназначенными для размещения передовых массивов мониторинга:

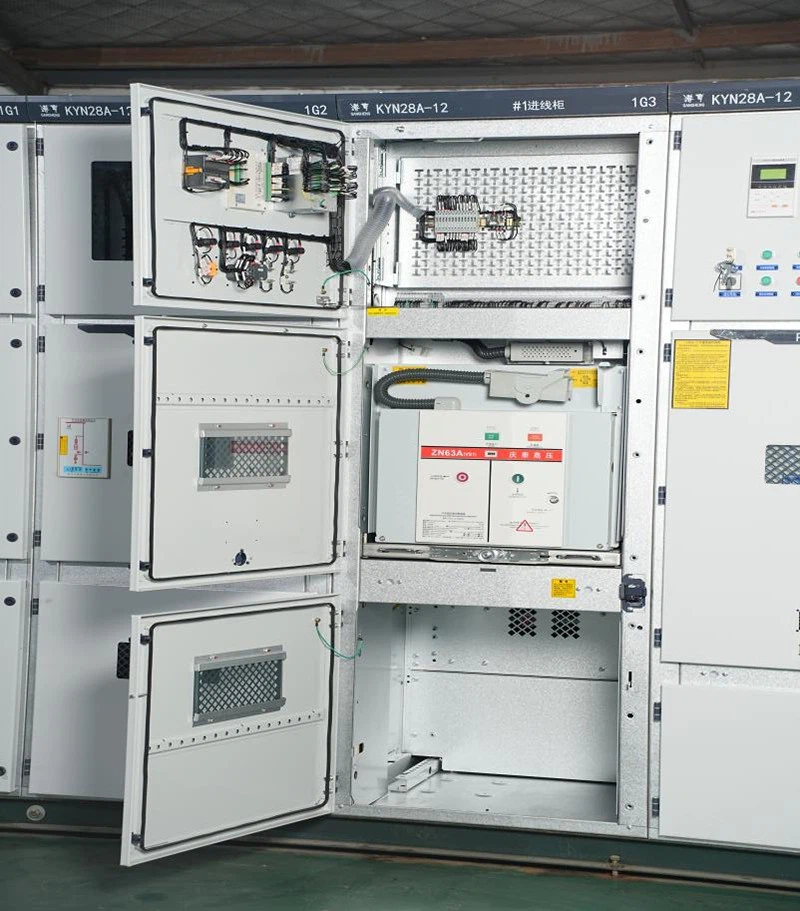

Распределительное устройство KYN28A-12:Лучше всего подходит для электростанций и промышленных подстанций. Он легко интегрирует реле защиты микрокомпьютера, онлайн-отслеживание частичных разрядов (PD) и многоконтурные измерители мощности.
Интеллектуальная коммутационная станция 10 кВ(Открытый RMU):Идеально подходит для городских сетей и интеграции возобновляемых источников энергии. Он оснащен удаленными терминалами (RTU), контролем плотности газа SF6 и беспроводным измерением температуры.
Распределительные щиты низкого напряжения:Разработано специально для центров обработки данных и коммерческой инфраструктуры и оснащено интеллектуальными воздушными выключателями (ACB) и модулями автоматической коррекции коэффициента мощности (APFC).
Вывод: повысьте надежность вашей сети с помощью Hongheng
Понимание того, как распределительное устройство работает с устройствами мониторинга энергосистемы, является ключом к созданию устойчивой электрической инфраструктуры. Объединяя надежное машиностроение с прецизионной электроникой, современные распределительные устройства защищают ваши капиталовложения и оптимизируют срок службы.
Вы ищете индивидуальное, высоконадежное распределительное устройство, соответствующее международным стандартам, для вашего следующего EPC-проекта?Свяжитесь с командой инженеровсегодня в Hongheng, чтобы получить индивидуальные чертежи, поддержку в выборе компонентов и конкурентоспособные предложения напрямую с завода.
